Новые драйвера для мощных светодиодов ZXLD1321 и ZXLD1322 от компании ZETEX

    Как-то раз решил я съездить на Гемороев Труда и накупить разной шняжести для фонариков, и просто так. По старому обычаю решил взять стандартные драйвера ZXSC310 и ZXSC400, и перед поездкой проверил их наличие на сайте Космодрома, но их там не оказалось, и я даже как-то расстроился, приуныл, начал тихо про себя посылать персонал Космодрома и искать доступные аналоги, и нашел!

    Это были ZXLD1321 и ZXLD1322 от той-же компании ZETEX.

    ZXLD1321 - повышающий драйвер для питания мощных светодиодов
- входное напряжение - 1.2V - 12V
- выходной ток - до 1А
- кол-во последовательно вкл. светодиодов на выходе - до 5
- встроенный силовой ключ
- КПД - >85%
- частота преобразования - до 600 KHz
- линейный вход регулировки яркости - 28 mV (0%) - 500 mV (100%)
- низкое потребление в режиме ожидания - 12μA
- корпус - DFN14
- подходит для питания параллельно соединенных светодиодов, или одного мощного светодиода от двух батареек.

    ZXLD1322 - повышающий/понижающий (BUCK/BOOST, или в простонародии - туда/сюда) драйвер для питания мощных светодиодов

- входное напряжение - 2.5V - 15V
- выходной ток - до 0.7А
- кол-во последовательно вкл. светодиодов на выходе - до 3
- встроенный силовой ключ
- КПД - >80%
- частота преобразования - до 600 KHz
- линейный вход регулировки яркости - 28 mV (0%) - 500 mV (100%)
- низкое потребление в режиме ожидания - 12μA
- корпус - DFN14
- идеально подходит для питания одного мощного светодиода от литиевого аккумулятора, или 4-х батареек.

    Обе микросхемы выполнены в корпусе DFN-14, размером 4х3х0.5мм.

    Так как опыт пайки таких мелких микросхемок у меня уже был, и платы с такими дорожками нормально получаются, то я решил взять оба драйвера ради экспериментов. Правда потом я всетаки нашел ZXSC310 в другом магазине и в два раза дешевле, но ZXLD1322 мне понравился больше, вот только его питающее напряжение мне не очень понравилось. В итоге на ZXLD1322 я собрал налобный фонарик, но о нем пойдет речь в одной из следующих статей.

    В данной серии драйверов от ZETEX есть еще один: ZXLD1320 - понижающий драйвер, но так как он мне был на данный момент не интересен - я его не покупал и информацию по данному драйверу можно найти в даташите внизу страницы.

    ZXLD1322 - почти идеальный драйвер для фонарика. Легкое управление яркостью (возможно регулировать как переменным резистором, так и ШИМ-ом, предварительно подвесив вход регулирования на общий через 2kΩ резистор), наличие множества защит, можно подключить термозащиту светодиода в виде терморезистора (но я не стал и подключил тот вывод к выходу опорного напряжения как написано в даташите).

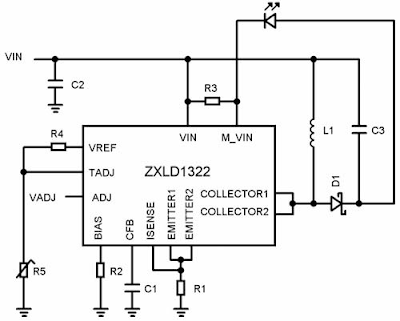

Типовая схема включения ZXLD1322

R2 - 1.62kΩ (это было в описании микросхемы, а вот ниже уже в перечне к схеме было написано 1.5kΩ)

C1 - 10nF

R3 - ток светодиода. ILed = 100mV/R3 (в даташите стоял резистор на 100mΩ, т.е. на выходной ток 1А, что очень странно, так как заявленный максиум микросхемы - 0.7А)

R1 - ограничение тока коллектора силового транзистора. Iswpeak = 50mV/R1 (по даташиту стоял резистор на 25mΩ, что соответствует максимальному току транзистора - 2А, но с этим резистором у меня то-же был прикол - микросхема пытается выжать из источника весь ток до последней капли, но когда источник не может отдать те 2А тока транзистор открывается и ждет, а что он ждет - непонятно, вроди и шимом должен ограничиваться, а он стоит открытый и жутко воняет кипящим флюсом и горелой микросхемой, но микросхема выдерживает. В итоге поставил ограничение на 1А, хотя можно и 1,5А, всё заработало и запустилось. Питание производилось от трех солевых батарей и в нагрузке стоял светодиод OSRAM серии LUW на 3,5-4W с током до 1А).

    Из минусов микросхемы стоит отметить высокий нижний порог питающего напряжения (хотя по даташиту при питании в пределах 1.2-2.5V включается Start-up режим, при котором выходная мощность снижается до 25%, частота преобразования снижается до 50 KHz, но в данном режиме у меня схема не запустилась, так как начинает потреблять такой ток, что выключается управляющая электроника фонарика), были неясности с несростом сопротивления токозадающего резистора светодиода и указанным в даташите максимальным выходным током, и проблемы с токоограничительным резистором встроенного транзистора.

К плюсам можно отнести стабильность выходного тока и все что я написал в описании микросхемы.

    ZXLD1321 - опробовать данную микросхемку мне не пришлось, так что более подробно чем даташит про нее я рассказать не смогу. Отличий от ZXLD1322 у нее не много, кроме включения светодиода, выходного тока и питающего напряжения.

Типовая схема включения ZXLD1321

    Номиналы и назначения резисторов идентичны схеме ZXLD1322.

    Даташиты:
ZXLD1320.pdf
ZXLD1321.pdf
ZXLD1322.pdf

    Макрос для Sprint Layout 5.0 - DFN-14 (ZXLD1320-1322).lmk.zip
