UNI-T UT61E (UTM161E) - добавляем второй мозг, или активируем функции на которые не хватило кнопок (обновлено)

    Как я и обещал - это продолжение, и в этой части я опишу решение остальных недостатков данного мультиметра, а именно:
- отсутствие подсветки
- авто выключение заблокированное режимом передачи данных в порт
 - отсутствует режим измерения MAX/MIN, вместо которого присутствует режим измерения пиковых значений.
    Так как для этих функций не хватает кнопок, а впиливать их мне не очень хочется - решим данную проблему с помощью дополнительного контроллера, который будет перехватывать сигналы штатной клавиатуры и активировать дополнительные функции при определенных комбинациях нажатий кнопок.

    Для начала - несколько фото внутренностей и особенностей конструкции:

Батарейный отсек с фирменной батареей
Кварц на 3.999 MHz вместо 4.0 MHz
    Все внутренности я фотографировать не стал, так как я не первый вскрываю данный прибор, и в интернете много фото.

    Приступим!
    Для начала необходимо установить светодиоды подсветки в блок дисплея. Выемки в данном блоке под светодиоды и все необходимые для подсветки слои дисплея - присутствуют с завода, а вот светодиодов на плате - нет. Светодиоды я взял белые, типоразмера 3528 2шт. Дисплейный блок мультиметра рассчитан на использование 5мм светодиодов установленных на плату, но так-же я делать не стал, но можно было. Спаиваем светодиоды последовательно и аккуратно приклеиваем термоклеем в посадочные места, немного наклонив их для большей эффективности.

    Приклеиваем провода изолентой, что-бы не мешались. Еще один момент - не однократно люди сталкивались со сложностью подпайки провода к ногам контроллера мультиметра, я вышел из положения используя провод МС 16-13-0.03, который имеет диаметр жил сопоставимый с шириной ног контроллера.

    С подсветкой закончено, теперь переходим к установке изготовленной, смонтированной, прошитой плате с контроллером ATtiny44A (плата, прошивка, исходники - в архиве в конце статьи). При прошивке контроллера необходимо настроить фьюзы на тактирование от внутреннего генератора на 128KHz, отключить делитель, и включить BOD на 1.8V. Перед настройкой фьюзов я рекомендую прошить контроллер, а после верификации уже прошивать фьюзы.

Второе "ядро" на ATtiny44A
    Пара слов про плату - я использовал стеклотекстолит толщиной 1.5мм, и прибор с такой платой собирался не очень легко, так-что рекомендую использовать стеклотекстолит 0.2-0.8мм. Плата приклеена на обильное количество термоклея на конденсаторы.

    Следующая стадия - подключаем нашу плату.

    Про провод я уже говорил, что куда подключать - ясно из платы, из нюансов: "-3V" - это минус батареи, а GND - это 3V от стабилизатора. Питание я взял с переходных отверстий возле вывода RS232 (соответственно по схеме GND - это +3V). Питание на подсветку я взял с резистора R26, который оказался возле моей платы.

    Дорожку с вывода RS232 необходимо перерезать, как и дорожку идущую к кнопке PEAK.

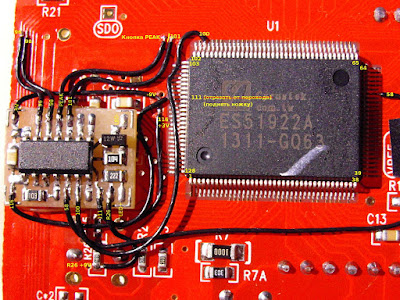

    Для упрощения понимания что куда подключать - была сделана фотография с описанием (спасибо Olegkad за образец). Оригинал находится в архиве в конце статьи.

Подключение платы
    Зачищаем дорожки платы, подпаиваем провода, подпаиваем подсветку - готово! Теперь можно собирать и тестировать.

    Несколько слов о подсветке - я поставил резистор на 2K2 что обеспечило мне ток светодиодов порядка 1mA, это больше чем достаточно, так-что можно сопротивление и увеличить.

    Потребление:
- в режиме работы микроконтроллер потребляет ток 90-140mkA
- в режиме сна - 70mkA
- в выключенном приборе - никто ничего не потребляет

    Управление:
- двойное нажатие HOLD - подсветка
- длинное нажатие REL - передача данных
- короткое нажатие PEAK - режим пиковых значений (выход по длинному нажатию)
- длинное нажатие PEAK - ражим MIN/MAX (выход по длинному нажатию)

    Обновление:
 - в схемке доработки есть изменения предотвращающие сброс контроллера при переключении пределов (прибор в некоторых положениях переключателя обесточивается). Для этого был добавлен диод и параллельно конденсатору по питанию установлен резистор 10 МОм;
 - добавил сохранение режима подсветки: эту функцию можно включить/выключить удерживая HOLD на 0.3с при включении прибора (нажать перед включением переключателем).
- 111 ножку процессора необходимо не отрезать от металлизации, а поднять и подпаяться непосредственно к ней (оказалось что дорожка идет дальше под процессором до ноги отвечающей за шумодав).


    Несколько слов о режимах кнопки PEAK - микроконтроллер не знает состояния контроллера мультиметра, и режим PEAK сбрасывается при нажатии кнопки RANGE (наверно есть смысл проверять и эту кнопку микроконтроллером), а так-же при переключении диапазонов, да и не на всех режимах работает PEAK - для входа в режим MIN/MAX после неправильного выхода из режима PEAK необходимо долго подержать кнопку PEAK для якобы выхода, а после этого - долгое нажатие PEAK включит режим MIN/MAX. Так как эти функции не самые важные - методы управления не представляют никакой сложности.

    Архив обновлен! Добавлена инструкция.

    Ну и на последок - плата, прошивка, исходник, схема мультиметра (старая версия).
    Новая версия прошивки - плата, прошивка, исходник, схема мультиметра.
